Fritzing プリント基板画面でグリッドを使う方法

楽しい回路図エディタ Fritzingですが,使い始めた当初
ちょっと迷った情報が有ります。

Fritzingは便利だけど,
「PCBモード(プリント基板画面)でグリッドが使えない。」
という複数ブログ情報です。

結局,今のバージョンでは
Fritzingはプリント基板画面でグリッドをサポートしている。」
という結論になりましたのでやり方をメモしておきます。

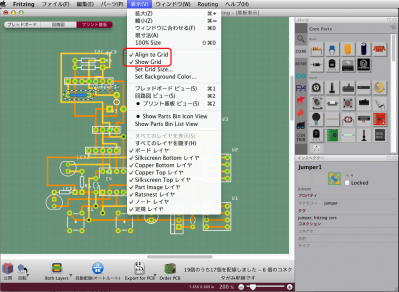

と言っても下記メニューの赤枠部分を選択するだけです。
Fritzing プリント基板でグリッド表示

グリッドのサイズも変えられます。↓

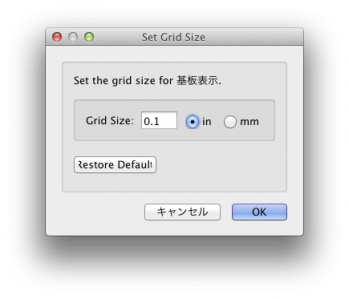

先ほどの画面でメニューから赤枠の下のSet Grid Size...を選びます。

後は,下記画面で変更すればOKです。
Fritzing グリッドサイズ変更


デフォルトのグリッドサイズは,
0.1inch (2.54mm)になってます。
DIPのICやいわゆる一般的なユニバーサル基板のピッチです。
